圓柱度輪廓測量儀

LTD輪廓測量儀系列:高精觸測 + 電動伺服,精準捕捉形位輪廓。HLTY圓柱度測量儀系列:以極致精度,解碼每一處圓度細節

下載產品目錄

產品參數信息

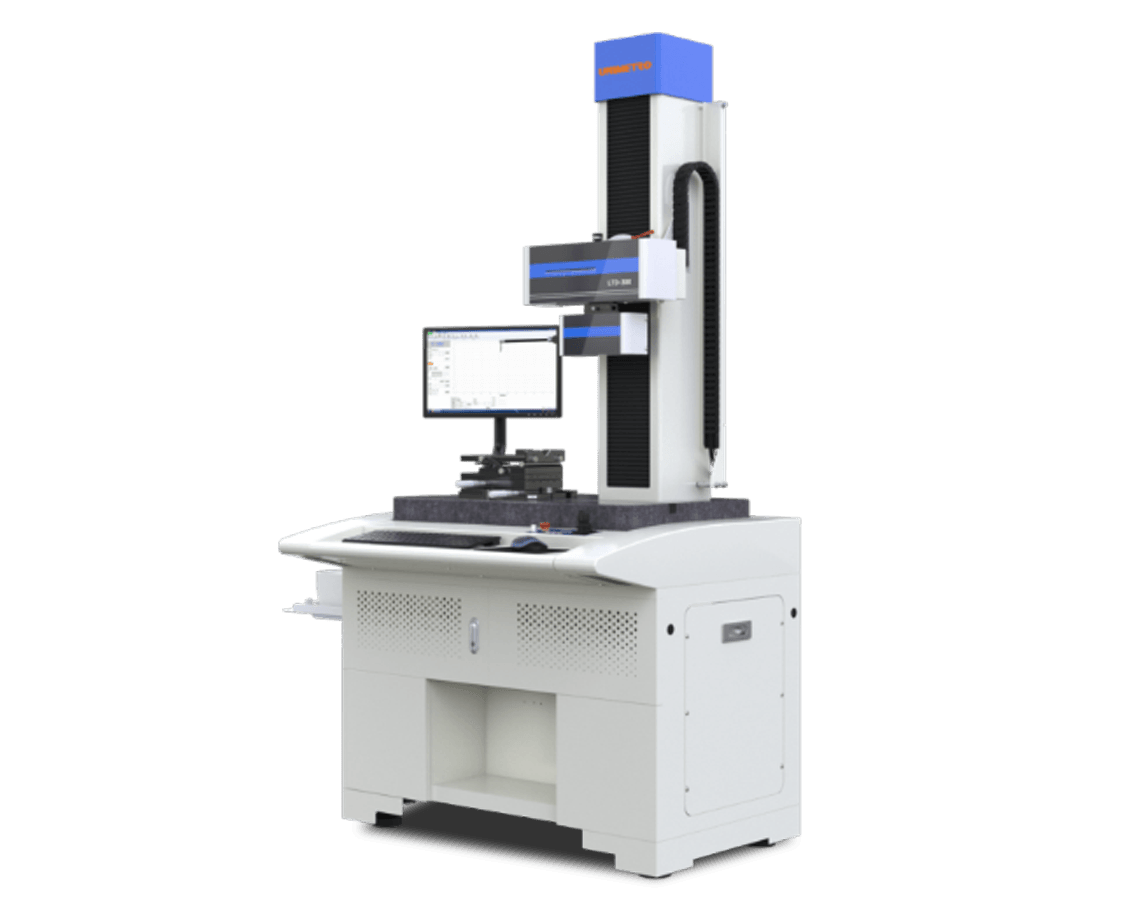

LTD 輪廓測量儀
項目 測量范圍 分辨率
高精度接觸式傳感器探頭 50mm 0.02 μm
X軸 150mm 0.2 μm
立柱 500mm /
軟件系統 Windows平臺,支持輪廓分析、數據導出
技術參數 傳感器線性精度 <±(0.5+ 6H/100) μm,H為測量高度
圓弧測量精度 ±(2+ R/8) μm,R為圓弧半徑
直線度 0.6μm/100 mm,濾波為2.5mm
測針尖端角度 17°
驅動方式 X/Z軸全電動,伺服電機閉環控制
環境條件 0°C ±2°C、無振動環境

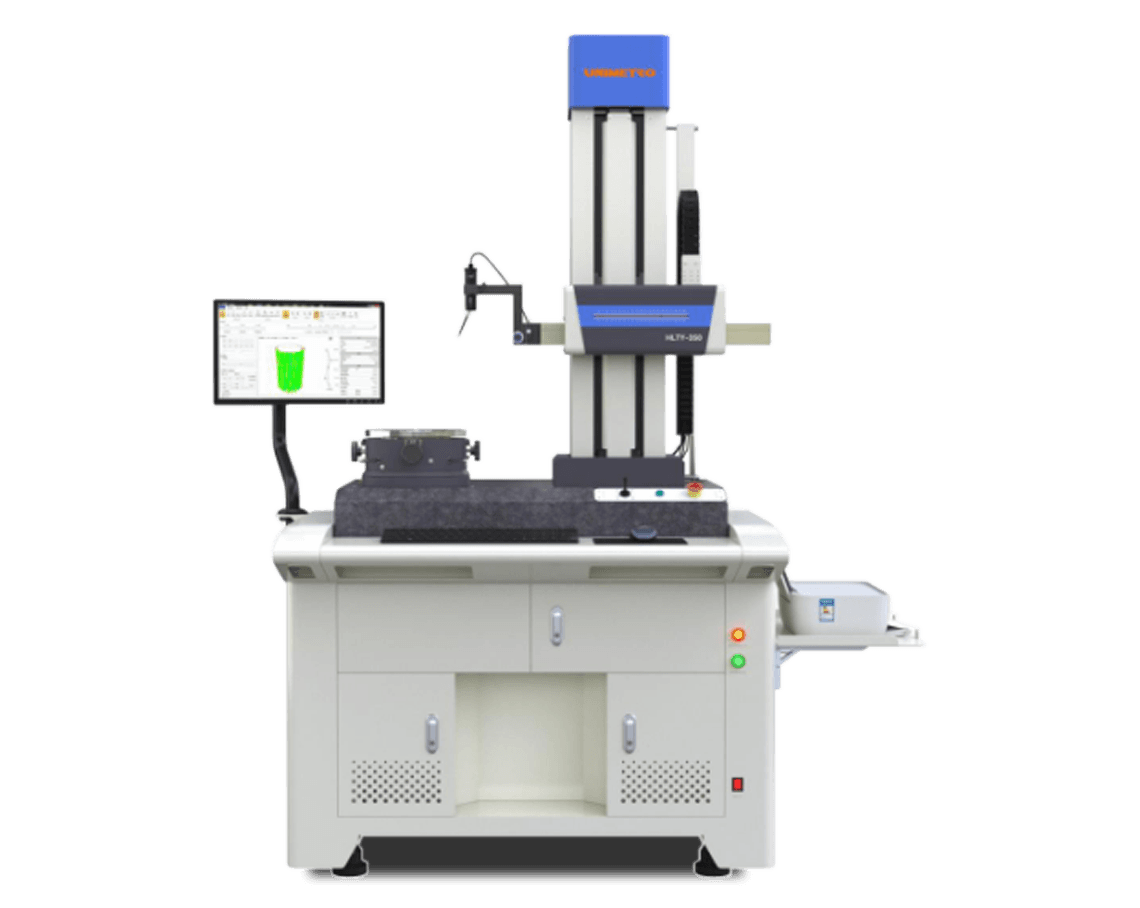

HLTY 圓柱度測量儀系列:以極致精度,解碼每一處圓度細節
項目 參數值 備注
型號 HLTY-350 -
傳感器量程 1mm -
傳感器分辨率 0.001μm -
最大測量直徑 ?300 mm -
最大回轉直徑 ?450 mm -
最大測量高度 600mm -
圓度測量精度 (0.03 + 8H/10000) μm H為測量高度
旋轉速度 8 rpm -
數據采樣 14,400 點/轉 -
Z軸直線度 0.5 μm / 100 mm -
系列 系列
